DIY Thermal Drive para sa isang Greenhouse: Nangungunang 5 Mga Tagubilin + Rating

Ang paglikha at pagpapanatili ng tamang mikroklima para sa pagtatanim ay nangangailangan ng wastong pagdidilig at bentilasyon. Ang isang DIY greenhouse thermostat ay maaaring lubos na magpasimple sa gawaing ito para sa mga hardinero.

Nilalaman

1 Ano ang isang thermal actuator, ang mga kalamangan at kahinaan nito?
2 Pag-uuri ng mga thermal actuator
3 DIY Thermal Drive para sa isang Greenhouse: Nangungunang 5 Uri at Mga Tagubilin
4 Pag-install ng thermal drive
5 Pagpapanatili ng thermal drive

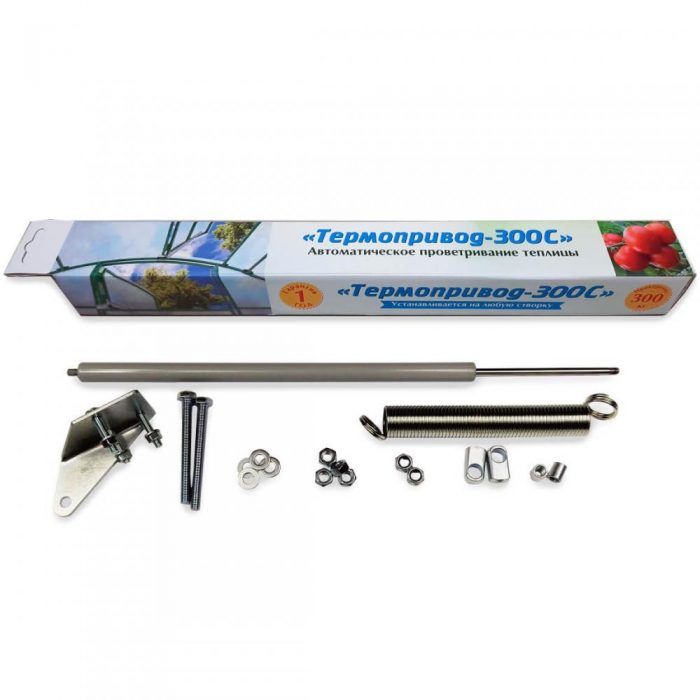

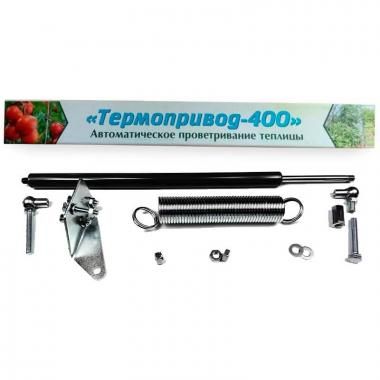

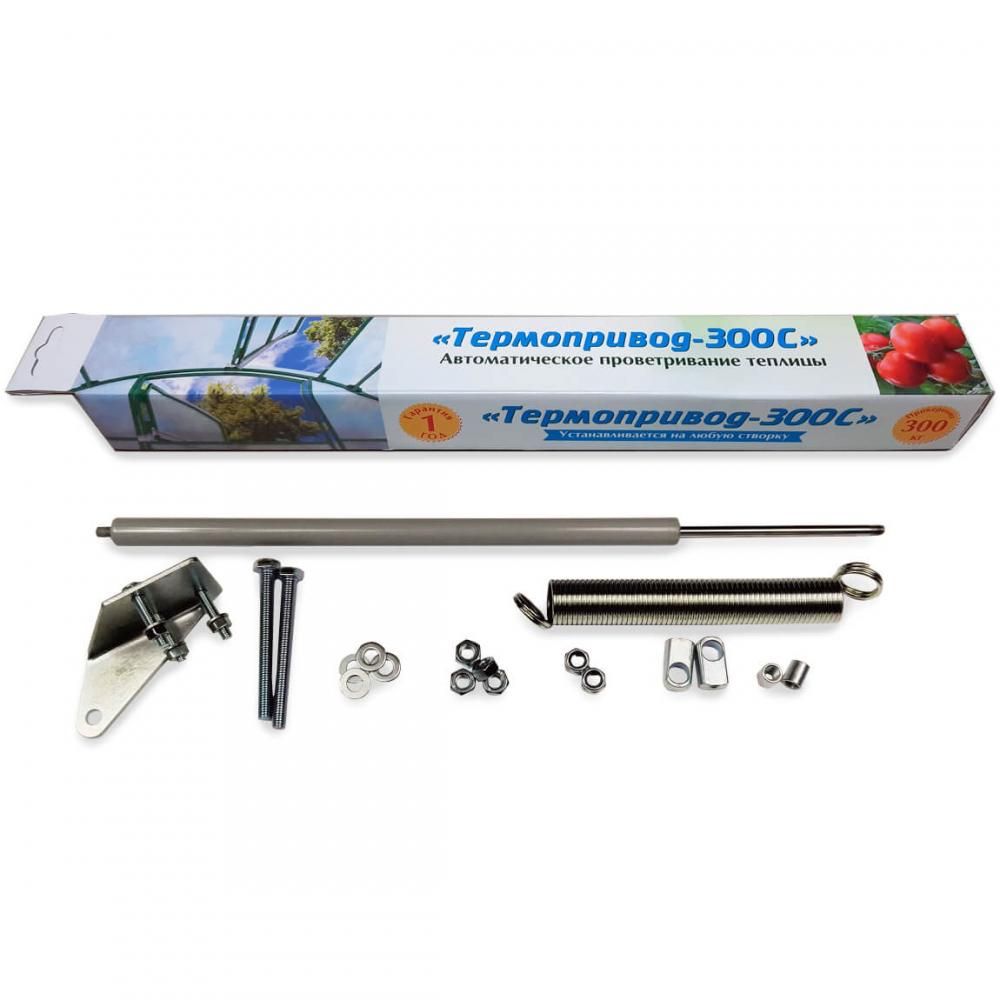

6 Nangungunang 5 modelo ng mga komersyal na thermal actuator: paglalarawan at presyo

Ano ang isang thermal actuator, ang mga kalamangan at kahinaan nito?

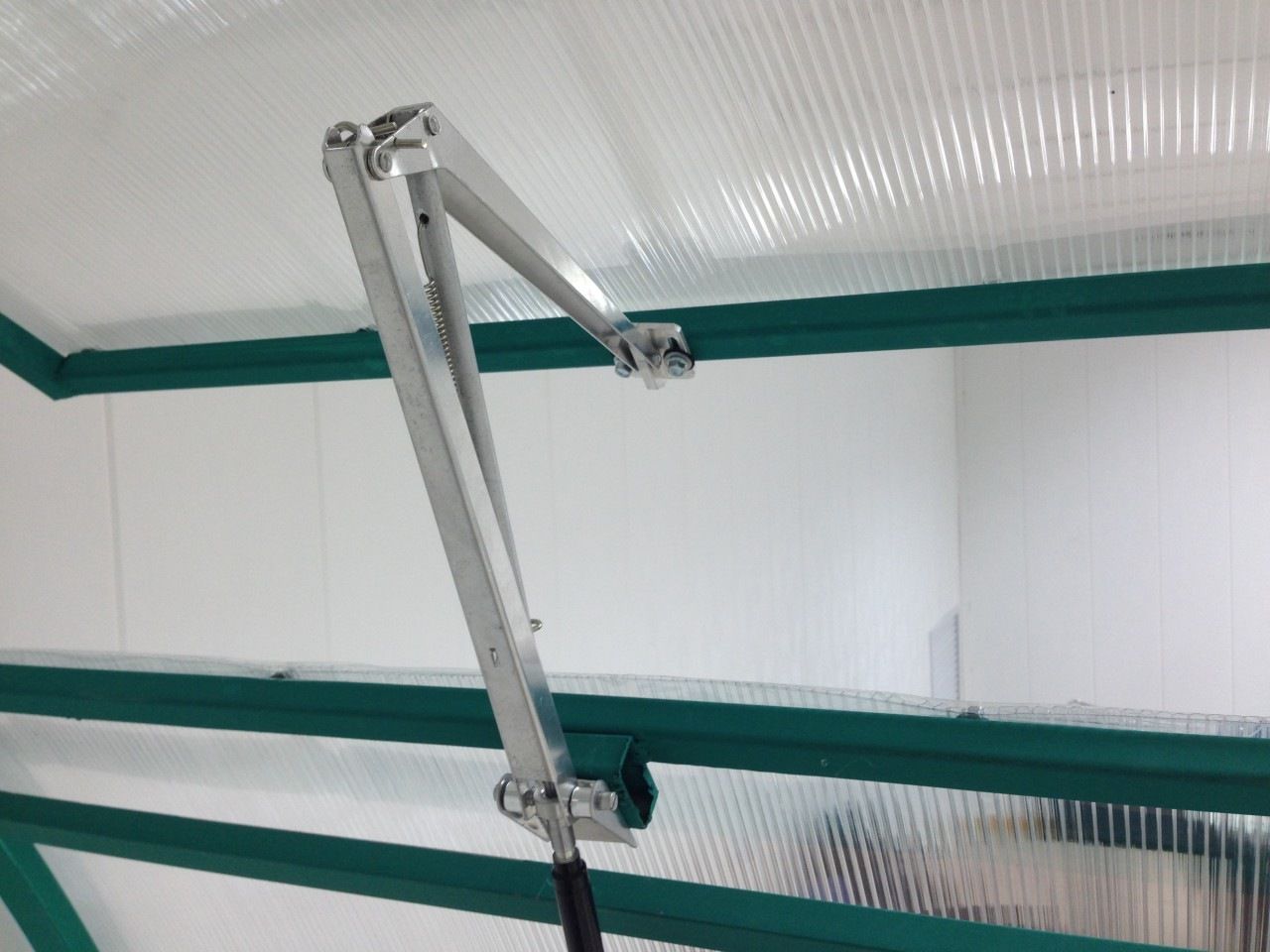

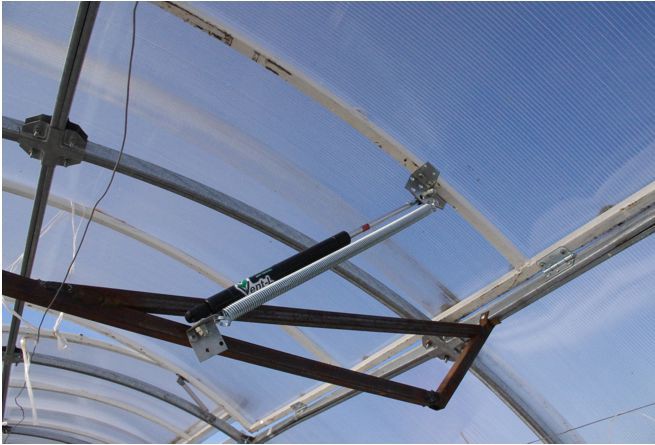

Ang thermal actuator ay isang aparato na nagbibigay-daan para sa awtomatikong pagbubukas at pagsasara ng mga butas ng bentilasyon upang makontrol ang microclimate.

Ang prinsipyo ng pagpapatakbo ng isang thermal actuator ay batay sa paggamit ng isang likido sa isang saradong silindro na ang volume ay maaaring magbago depende sa temperatura. Ang pagbabagong ito sa volume ay nagpapagana sa mekanismo. Karaniwang ginagamit ang Cyclohexanol.

Ang mga bentahe ng mga thermal drive ay kinabibilangan ng:

ang kakayahang magbukas, magsara at mag-ayos ng iba't ibang uri ng mga aparato: mga lagusan, pinto, bintana, mga frame;
pagiging maaasahan;
kadalian ng operasyon at hindi na kailangang gumawa
mga karagdagang setting;
kadalian ng pag-install.

Sa kabila ng mga halatang bentahe, ang mga thermal drive ay mayroon ding mga disbentaha:

Ang pag-mount sa mga bintana na salamin ay nangangailangan ng mas malalakas na aparato dahil sa kanilang medyo mataas na timbang;
Kapag ini-install ang aparato, kinakailangang isaalang-alang ang mga sukat ng greenhouse.

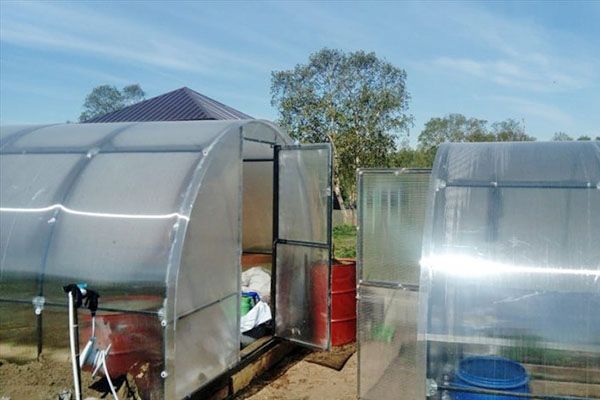

Ipinapakita ng karanasan na ang pinakamahusay na mga resulta ay maaaring makamit sa pamamagitan ng pag-install ng mga thermal drive sa mga greenhouse na gawa sa cellular polycarbonate.

Pag-uuri ng mga thermal actuator

Depende sa mekanismo ng pagkilos, ang mga sumusunod na uri ng aparato ay nakikilala:

Elektrisidad – ang drive ay pinapagana ng isang motor na de-kuryente. Ang signal ay ipinapadala ng isang controller, na nakikipag-ugnayan sa isang sensor ng temperatura. Ang mga ito ay nailalarawan sa pamamagitan ng mataas na lakas at kakayahang bumuo ng mga matatalinong sistema na kumokontrol sa awtomatikong bentilasyon. Gayunpaman, mahina ang mga ito sa mataas na humidity. Ang kanilang paghahambing na gastos at ang pangangailangan para sa isang supply ng kuryente ay naglilimita sa kanilang paggamit.
Niyumatik – ang gumaganang elemento ay pinainit na hangin, na siyang nagpapaandar sa piston. Para gumana ang drive, dapat na ganap na selyado ang lalagyan. Mahirap itong makamit sa isang pansamantalang setting.
Mga bimetallic heater – ang kanilang operasyon ay batay sa iba't ibang koepisyent ng paglawak ng mga metal na ginagamit kapag pinainit. Ang mga modelong ito ay simple at maginhawa, ngunit limitado ang lakas.
Ang mga hydraulic actuator ay gumagana sa pamamagitan ng pag-oscillate ng bigat ng dalawang lalagyan na naglalaman ng gumagalaw na pluido dahil sa mga pagbabago sa presyon ng hangin at pagbabago-bago ng temperatura. Ang mga actuator na ito ay nailalarawan sa pamamagitan ng makabuluhang lakas at kadalian ng pag-assemble.

DIY Thermal Drive para sa isang Greenhouse: Nangungunang 5 Uri at Mga Tagubilin

Depende sa mga tampok ng disenyo ng mga homemade thermal drive, kaugalian na makilala ang 5 pangunahing uri.

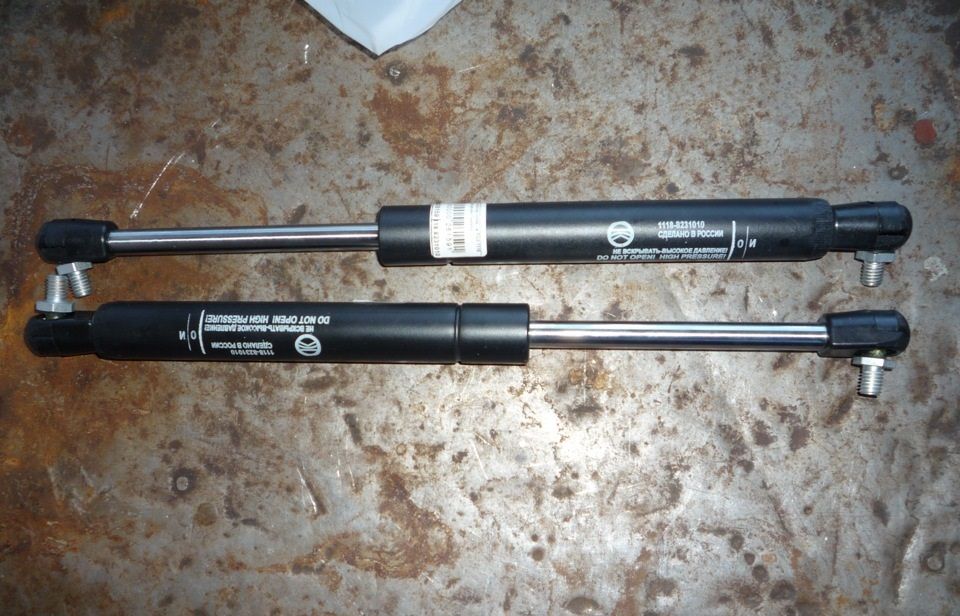

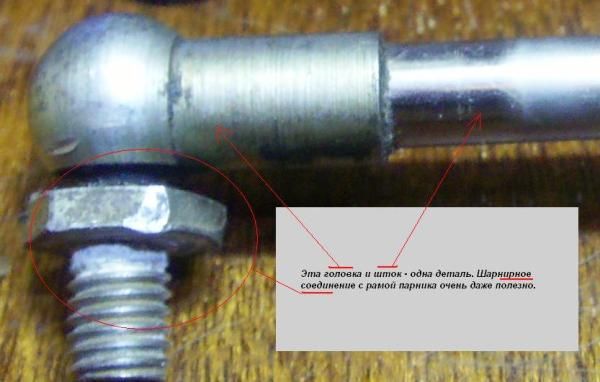

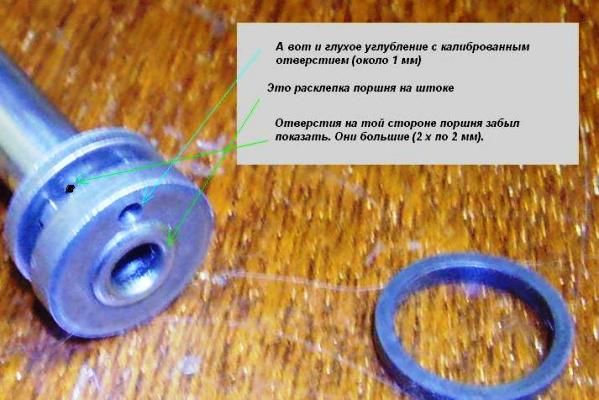

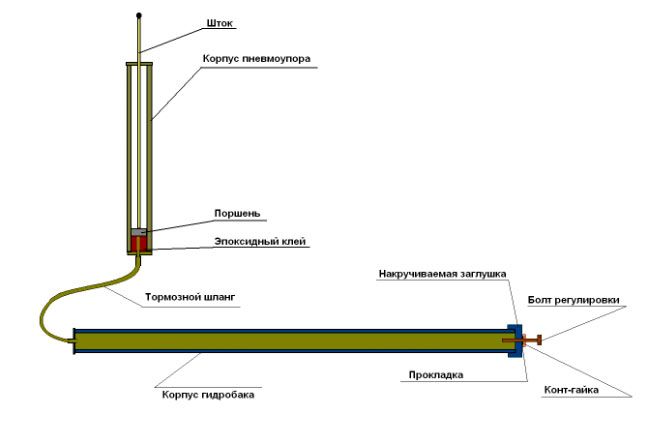

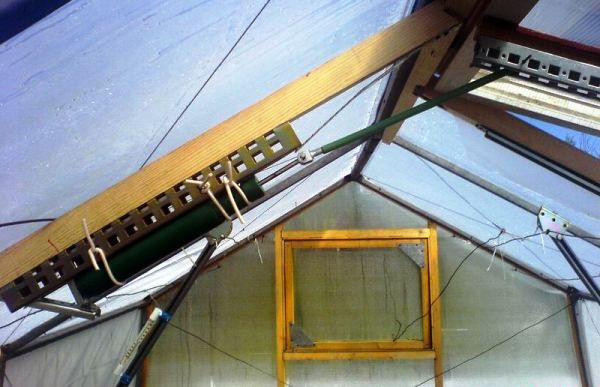

Mula sa isang gas shock absorber

Ang algorithm ng mga aksyon ay magiging ganito:

Ang mga sinulid ay inilalapat sa dalawang piraso ng metal na tubo, 95-105 cm ang haba, pagkatapos nito ay konektado gamit ang isang katangan sa gitna, at ang mga karaniwang plug ng pagtutubero ay naka-install sa mga dulo.

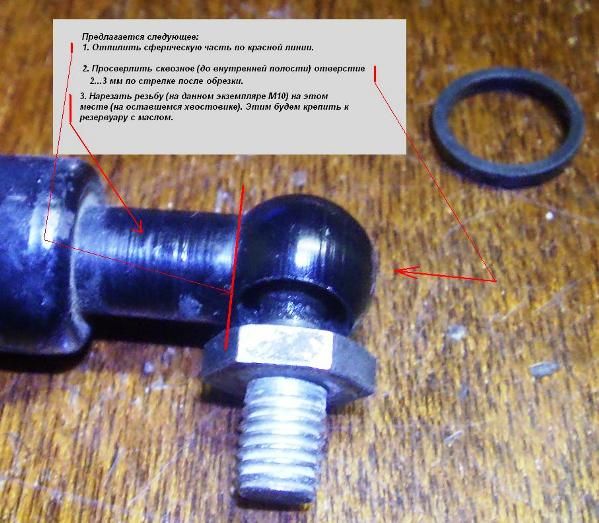

Tinatanggal ang stud sa ilalim ng shock absorber ng kotse. Isang butas na may diyametrong 8.5 mm ang ginagawa sa base at nilagyan ng sinulid.

Isang nut at bolt ang kinukuha para sa hose ng preno, kung saan ang isang butas ay binubutasan.

Isang butas na may diyametrong 10 mm ang binubutasan sa plug, pagkatapos ay ipinasok ang isang bolt at itinutusok ang isang nut dito. Ang nakausling bahagi ng bolt ay itinutusok sa mga sinulid sa shock absorber. Ang mga elementong ito ng istruktura ay konektado gamit ang mga paronite gasket.

Ang plug ay konektado sa tee.
Isang plug ang tinatanggal mula sa isang dulo ng metal na tubo, pagkatapos nito ay ibinubuhos ang langis. Ang piston rod ay inililipat at inila-lock sa nakababang posisyon. Ang hangin ay inilalabas mula sa shock absorber.

Naka-tornilyo ang plug. Naka-install ang device sa istruktura ng greenhouse.

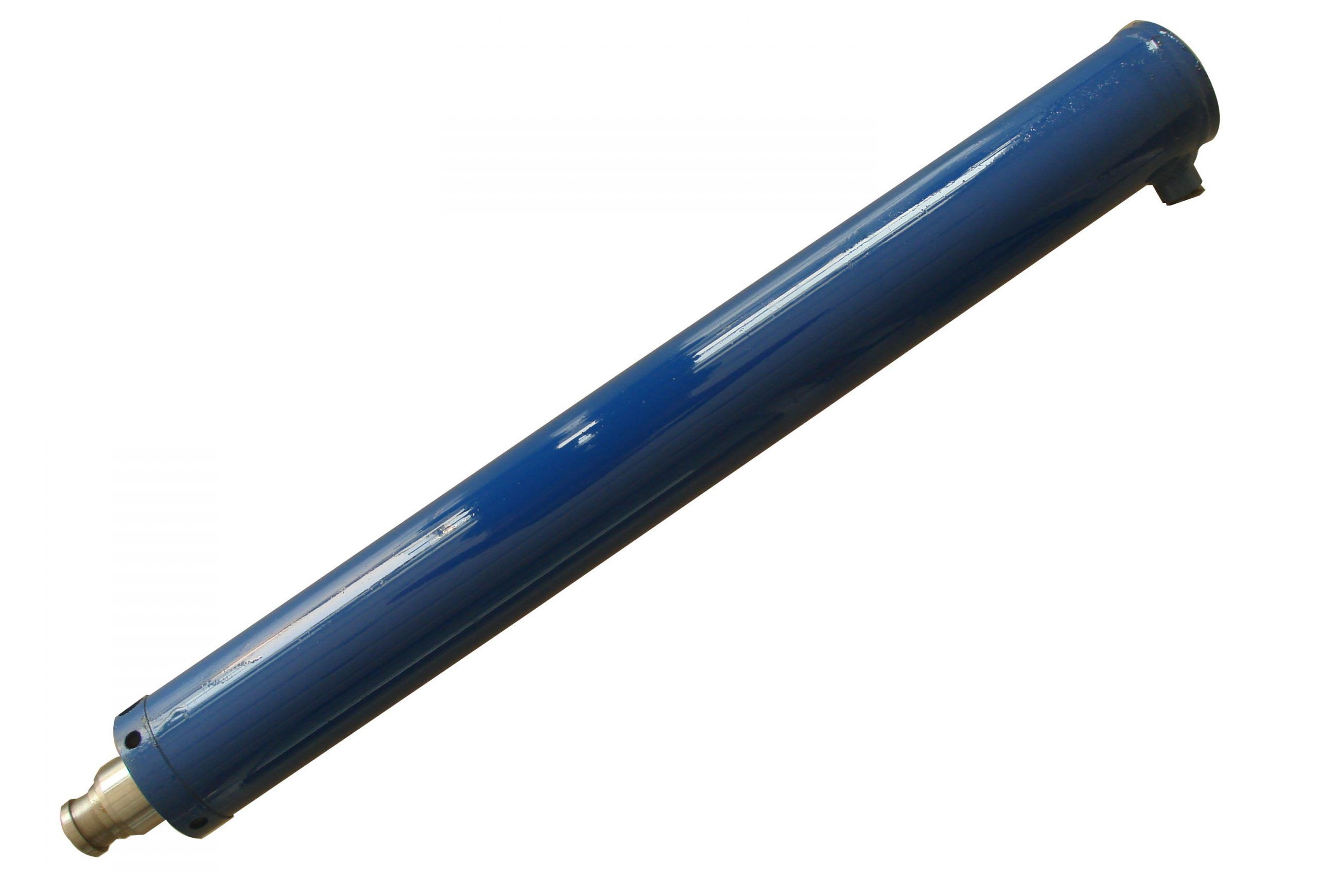

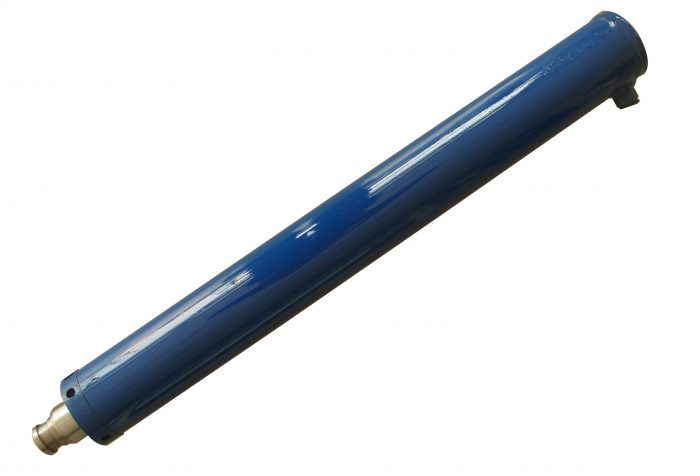

Mula sa isang hydraulic cylinder ng kotse

Ang paggawa ay mangangailangan ng mga sumusunod na hakbang na isagawa nang sunud-sunod:

Kinakailangang maglabas ng hangin mula sa haydroliko na silindro, kung saan ang isang butas ay binubutasan dito;
isang 10*1.25 na sinulid ang ginawa para sa kasunod na koneksyon ng hose (inirerekomenda na gumamit ng mahabang hose ng preno para sa Niva);
ang hose ay nakakabit gamit ang isang bolt na may M6 stud, kapareho ng stud sa silindro;
ang isang receiver ay inorder mula sa isang turner (o ginawa nang nakapag-iisa);
ang silindro ay puno ng langis (ang baras ay dapat na lubusang ilubog);
Sinusuri ang sistema para sa mga tagas.

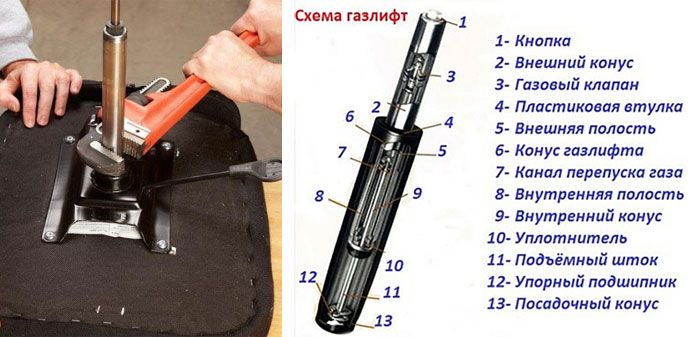

Thermal drive mula sa isang upuan sa computer

Ang mga panimulang materyales na ginamit ay isang silindro, langis ng makina, at isang piraso ng metal na tubo. Ang mga kagamitang kailangan ay isang bisyo, isang gilingan ng anggulo, at isang makinang panghinang.

Ang pagkakasunud-sunod ng pagpupulong ay ang mga sumusunod:

ang dulo ng tangkay ay ikinakabit sa isang bisyo at hinila palabas hanggang sa makita ang pin ng balbula na matatagpuan sa loob;
isang metal axis na may sukat na 8 x 60 mm ay ikinakabit sa isang bisyo, kung saan sinusuportahan ang isang silindro, na inilabas ang hangin mula rito;
Ang silindro ay pinuputol gamit ang isang gilingan na may taper, pagkatapos nito ay maingat na pinindot ang baras palabas;
Isang sinulid na M8 ang pinuputol sa baras at muling inilalagay ang panloob na liner ng silindro (mahalagang tiyakin na walang mga chips na nananatili sa ibabaw ng mga bahagi);
ang baras ay tinatanggal mula sa silindro at ipinasok sa manggas, pagkatapos nito ay itinutulak ang isang nut dito upang maiwasan itong mahulog sa silindro habang ginagamit;
isang piston na aluminyo ang ipinasok sa loob, sa panlabas na dulo kung saan ang isang tubo ay hermetically welded;
Ang isang M8 nut ay itinutulak sa sinulid ng baras, pagkatapos nito ay ikinonekta ang baras sa bintana gamit ang isang tinidor;
Ang istraktura ay naka-install sa napiling lokasyon, at ang langis ng makina ay ibinubuhos sa sistema.

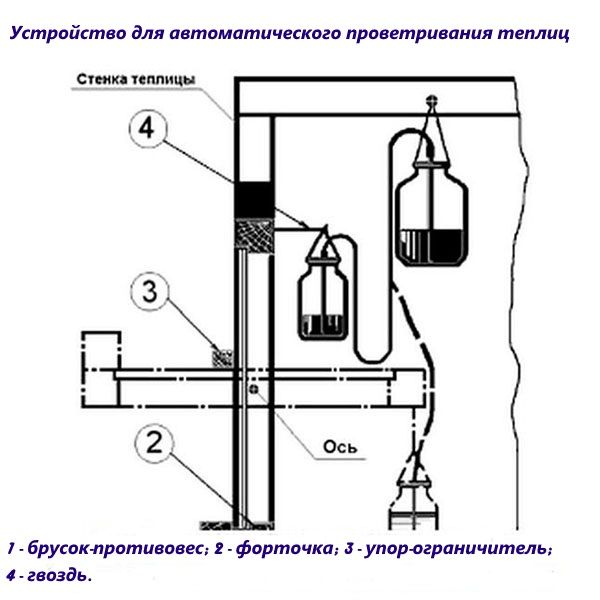

Mula sa mga plastik na bote

Ito na marahil ang pinakamurang sistema.

Para malikha ito, kailangan mong kumuha ng dalawang plastik na bote na may kapasidad na 1 at 5 litro, isang piraso ng polyethylene film, isang kahoy na board, isang 100 cm ang haba na PVC pipe at 2 tubo.

Ang algorithm ng pagmamanupaktura ay ang mga sumusunod:

isang butas ang ginawa sa takip ng isang 5-litrong bote;
ang tubo ay ipinasok at ikinakabit sa tubo ng PVC (ang mga kasukasuan ay lubusang tinatakan ng thermal paste);
ang tubo ay ipinasok sa isang 1 litrong bote;
isang limang litrong bote ang nakabalot sa itim na pelikula at inilalagay sa tuktok ng greenhouse;
Isang litrong bote ang inilalagay malapit sa bintana, at isang tabla ang ipinako sa bintana sa itaas ng bote.

Ang prinsipyo ng operasyon ay batay sa puwersahang pagkilos ng hangin ng isang malaking bote ng likido papunta sa isang litrong bote. Pinapataas nito ang masa ng likido, na nagiging sanhi ng paggalaw nito sa tabla, kasabay ng pag-ikot ng bintana.

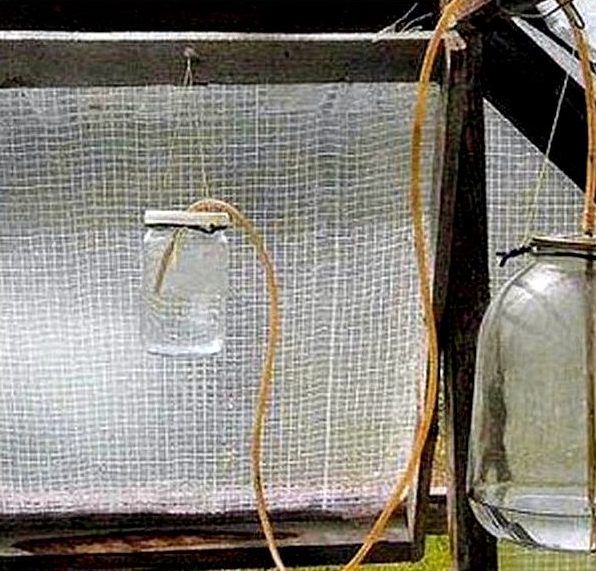

Maaaring gamitin ang parehong paraan, ngunit sa halip na mga plastik na bote, gumamit ng dalawang garapon na salamin (3 litro at 800 gramo).

Mula sa isang bolang goma at mga silindro

Mura rin ang modelo ng drive. Bago magsimula, kakailanganin mo ng isang kahon na gawa sa kahoy, isang tabla, isang hose, isang bola, at dalawang silindro.

Para makagawa ng thermal drive, kakailanganin mo ang mga sumusunod na bagay:

ikonekta ang dalawang silindro sa pamamagitan ng pagkonekta ng isang hose sa kanila;
ang pangalawang dulo ng hose ay nakakabit sa labasan ng pinaliit na bola, na inilalagay sa isang kahon (dapat sarado ang kahon);
isang board ang nakakabit sa takip, na konektado sa frame ng bintana;
Ang mga silindro ay inilalagay sa tuktok ng greenhouse, habang ang kahon na may bola ay inilalagay sa ilalim sa ilalim ng bintana.

Kapag uminit ang mga lobo, ang pinaghalong hangin ay lumalawak at pinupuno ang lumiliit na lobo. Ang lobo ay dumidiin sa takip sa pamamagitan ng isang nakapirming tabla, na nagiging sanhi ng pagbukas ng bintana.

Pag-install ng thermal drive

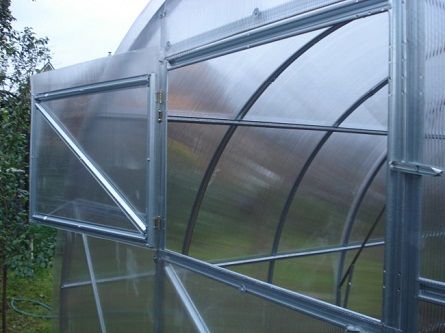

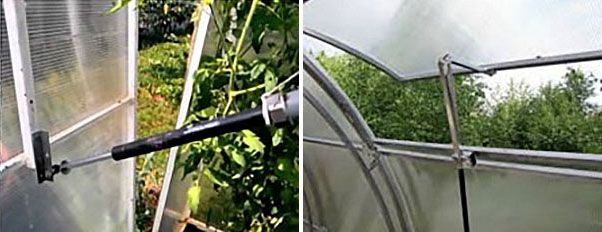

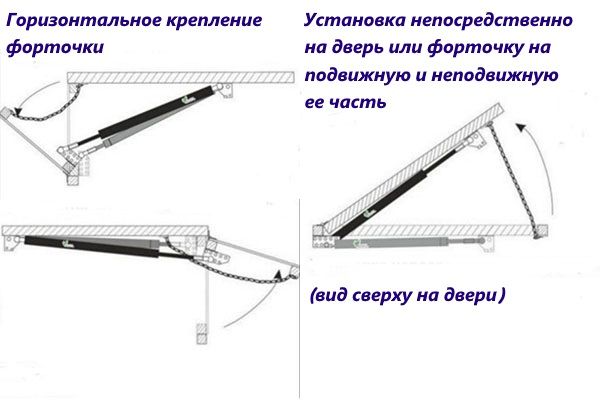

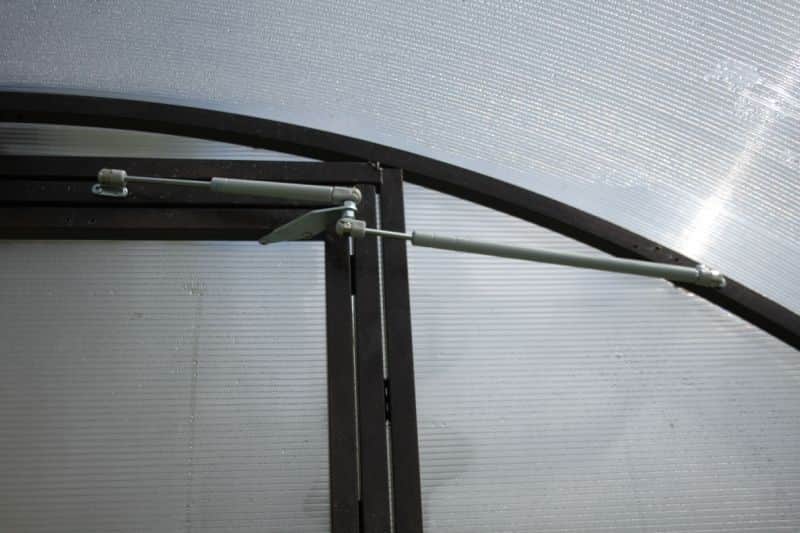

Kapag handa na ang thermal actuator, maaari itong ilagay sa anumang angkop na lokasyon – sa istruktura ng transom, bintana, o pintuan sa pasukan.

Napatunayan sa eksperimento na ang bilang ng mga bentilasyon sa ilalim ng mga ideal na kondisyon ay hindi dapat lumagpas sa 25% ng lugar ng greenhouse na may pare-parehong pamamahagi.

Bago ang pag-install, dapat mong:

suriin ang "operability" ng aparato - ang nasubok na karga ay hindi dapat lumagpas sa 5 kg;
Maipapayo na bigyan ang bracket ng kakayahang gumalaw sa loob ng 10 cm (ang aparato ay nakakabit gamit ang mga turnilyo sa loob ng silid na may bintana na bumubukas palabas);
Ang mga fastener ay nakakabit sa thermal drive at sa bahagi ng spring.

Upang protektahan ang istraktura mula sa condensation at corrosion, inirerekomenda na iposisyon ang mekanismo at bahagyang i-spring sa ibaba ng opening rod.

Pagpapanatili ng thermal drive

Upang matiyak na ang thermal drive ay gumagana nang matagal, inirerekomenda na sundin ang ilang simpleng rekomendasyon:

ang istraktura ay nangangailangan ng regular na pagpapadulas, dahil ang mga bahagi ng metal ay nakikipag-ugnayan sa basa-basa na hangin;
Hindi inirerekomenda na i-disassemble ang aparato;
Sa malamig na panahon, ipinapayong tanggalin ang thermal drive;
ang paggana ng istraktura ay hindi dapat hadlangan ng anuman, dahil dito ipinagbabawal ang pag-aayos nito;
Kapag binubuksan ang bintana o pinto gamit ang built-in na aparato, huwag maglagay ng malaking puwersa.
